嘉碩環保 SS-6DBSW8T-G高溫高壓截止閥應用于火電廠

高溫高壓截止閥高溫高壓截止閥密封性良好，一般用于較小流量，較高壓力的氣體或液體（如蒸汽、油品）介質的密封。該閥種類一般分為普通截止閥、針型截止閥、角式針型閥、儀表針型閥、波紋管針型閥、閥組等。針型截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。卡套式儀表閥門具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種***連接方式的閥門。手動截止閥、球閥可安裝在管路的任何位置上。

N 系列和 HN 系列

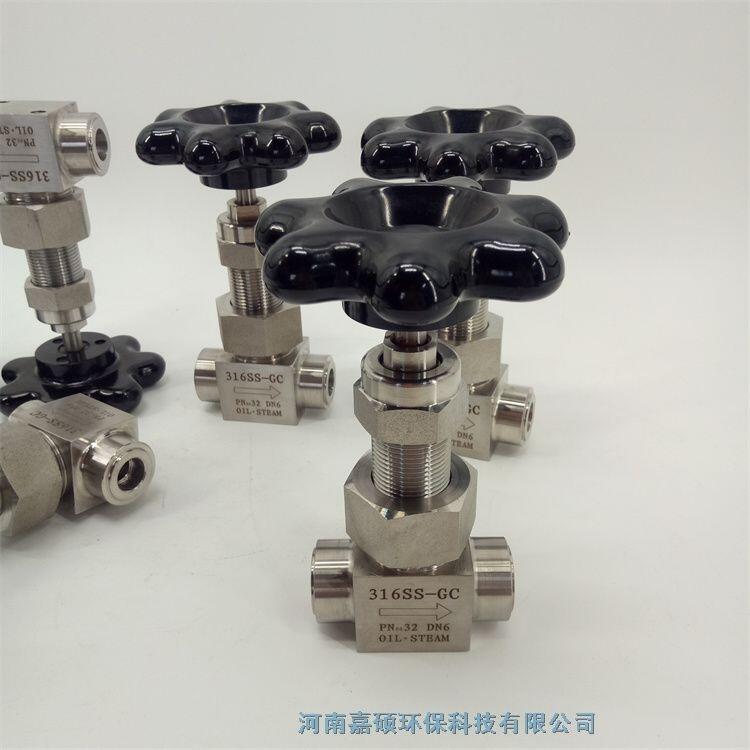

型號：316SS-GC

設計標準：GB/T12224-1989  JB/T774-1995

功能特點：錐面浮動閥瓣，球面密封，上閥桿螺紋

公稱直徑：DN6      DN10

公稱壓力（MPa）：32 MPa

***耐溫（℃）：-20℃-540℃

密封試驗壓力（MPa）：40MPa

制造材料：3161Cr18Ni9Ti

適用介質：油、水、氣等多種非腐蝕和腐蝕介質

連接方式：承插焊接

主要技術參數：

公稱壓力	PN(Mpa)	32.0
試驗壓力ps（Mps）	強度實驗	48.0
	密封實驗	35.0
	氣密封實驗	1.2
適用介質	水、蒸汽、油品、酸類腐蝕性
適用溫度	20℃-650℃

■ 工作壓力高達 10 000 psig (689 bar)
■ 使用 PTFE 填料時，溫度范圍可從 –53 至 232°C (–65 至 450°F)；
使用 Grafoil? 填料時，溫度可高達 648°C (1200°F)
■ 316 不銹鋼；合金 400、20、600 和 C-276 以及鈦材料

壓力— 溫度額定值
額定值是以帶有可選的 ， 填料的手動閥門為基準的。
■ 使用 PCTFE 閥桿頭 (NKR)時的溫度為 93°C (200°F)。
■ 使用UHMWPE 閥桿填料時的溫度為 121°C (250°F)。
■ 使用 PTFE 閥桿頭 (NTR) 或閥桿填料時的溫度為 232°C (450°F)。
■ 使用PEEK 閥桿填料和 316 SS、合金 20、合金 600、合金 C-276 或鈦時的溫度為 315°C (600°F)；使用 PEEK 閥桿填料和合金
400 時的溫度為 260°C (500°F) (合金 400 僅在 N 系列中使用)。
